顯示中 1 - 15 的 405 成果

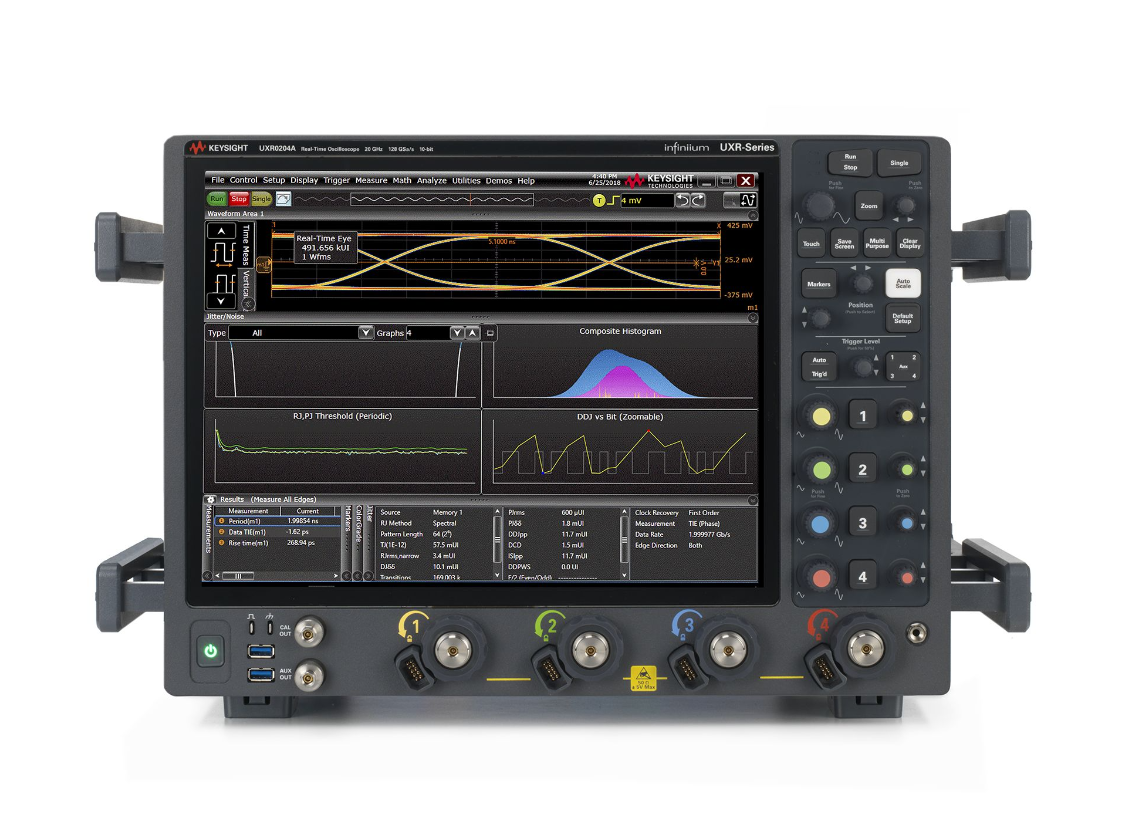

High-Definition Oscilloscope; 4-Channel, 4 GHz
High-Definition Oscilloscope: 2 GHz, 4 Analog Plus 16 Digital Channels
High-Definition Oscilloscope; 4 Analog Plus 16 Digital Channels, 4 GHz
Mixed Signal Digital Oscilloscope; 4+16 Channels, 6 GHz
High-Definition Oscilloscope; 4 Analog plus 16 Digital Channels, 1 GHz
High-Definition Oscilloscope; 4 Analog plus 16 Digital Channels, 2.5 GHz
High-Definition Oscilloscope; 4-Channel, 500 MHz
High-Definition Oscilloscope, 4-Channel, 6 GHz
Digital Storage Oscilloscope, 4-Channel, 1 GHz
Mixed Signal Digital Oscilloscope, 4+16 Channel, 500 MHz
Digital Oscilloscope, 4-Channel, 200 MHz
Mixed Signal Digital Oscilloscope, 4 + 16 Channels, 500 MHz
Mixed Signal Oscilloscope; 4 Analog plus 16 Digital Channels, 350 MHz
Digital Oscilloscope, 4-Channel, 500 MHz
顯示中 1 - 15 的 405 成果
在光學領域中,準確地測量光的功率是至關重要的一件事情!以光功率計來說,作為一種專門用於測量光功率的儀器,在這方面擔當著不可或缺的角色。光功率計不僅能夠提供光源的輸出功率相關資訊外,還能對於系統效能的評估、光纖網路的監控和維護等都具有重要意義。如果你還不懂光功率計應用在哪裡的話,不妨就透過本文來了解吧!
光功率計原理是什麼?應用場景有哪些?
所謂的「光功率計」,就是指一種用於測量絕對光功率或通過放大器的「光功率」,相對於損耗的儀器。而在光纖系統中,「光功率計」是共振的工具,是電子學中的萬用表;在光纖測量中,「光功率計」是重負擔的常用表。使用光功率計和穩定的光源組合,可以測量連接損耗、檢查連續性,並提供評估光纖鏈傳送質量的精準建議。
在測量絕對光功率時,將光源連接到顯示器的第二排中,可以看到以DBM為單位表示的光功率數值。
如果知道發光設備的發光值,可以直接連接到器件,然後將數字與發光設備的發光值相減;如果不知道發光設備的發光值,則可執行以下流程操作:
流程 | 說明 |
1. 提供光源 | 首先需要有能夠提供光源的設備,例如:850nm、960nm、1300nm、1310nm、1490nm和1550nm的光纖收發器、光端機、穩定光源等 |
2. 波長調節nm (顯示幕第一排) | 此為輸出光源波長,單模通常為1310nm或1550nm,多模通常為850nm |
3. 發光功率值dBm (顯示幕第二排) | 此為接入光源的直接顯示 |
4. dB (顯示幕第三排) | 在第一次測試時,是直接計算下面的,可以忽略。一般來說,測試發光值時直接插入,dBm表示發光值 |
測試衰減(dB),假設:發光設備的發光值A,然後接上需要測試的器件線,發光值B,這兩個發光值相減就是被測試的線路衰減 | |
通過自動計算,在測量出來設備的發光值後,按零(不關機)後再接上需要測試的光纖線 |
在光纖收發器或交換機的說明書中,光功率的單位是「dbm」。當接收端能接收的最小光功率稱為「亮度」,接收端最大光功率抑制的單位是db(dbm-dbm=db),稱為動態範圍。在測試中,光纖衰耗(db)是實際光纖衰耗實際接收到的光功率的值。這是因為終端動態光收發器和光模組的範圍不同,通常為15到30兆比特。
有的說明書只提供發光功率和傳輸距離兩個參數,有時還提供以每公里功耗計算的傳輸距離,通常為0.5兆帕/公里。最小傳輸距離除以0.5表示接收的最大光功率,如果接收到的光功率達到這個值,光收發器可能被燒壞;最大傳輸距離除以0.5表示一致,如果接收到的光功率低於這個值,托盤可能無法運行。
固定連接是通過連接器連接的,通常在ODF上連接尾纖。其優點是操作簡單,但缺點為該活動連接是通過連接器連接的,通常在ODF上連接尾纖,其衰耗通常會在一個像素點。如果沒有活動連接,理論上衰耗是0.2兆比特/公里,光纖測試TX和RX必須分別進行測試。而在單纖情況下,由於只使用一個光纖,故僅需進行一次測試。如果您想選擇適合的「光動力方案」,可以考慮以下因素:
安立集團前身是安立電子株式會社,總部位於日本。主要業務包括:通信測量、工業機械、信息、電子元器件等。並涉足微波/射頻、無線通訊、工業自動化、光通信、數位傳輸、測試IP 、光通信、資訊終端、電子元器件等領域的業務量佔其總業務量的50%以上。此外,安立公司在光通信和高速誤碼測試方面,如:光時域引用儀、光譜分析儀、傳輸等。
南京迪威普光電技術有限公司,是具有ISO 9000質量認證的高新技術企業。並專注於光電技術產品的研發、生產和銷售,其生產的產品包括:光纖熔接機、光時域反射儀(OTDR)、光源光電力計、光纖光纜、光纜施工工具和器材、光纜吹纜機、光纖塔拉錐設備、光無源器件等。
福祿克公司,是丹納赫集團的全資子公司,也是全球電子測試工具生產、分銷和服務的領導者品牌。始於1948年成立,是丹納赫集團的全資子公司,也是一家跨國公司,總部位於美國華盛頓州埃弗里德,在英國、荷蘭和中國設有工廠。在歐洲、北美、南美、亞洲和澳大利亞也設有銷售和服務分公司。目前擁有約2400家授權經銷商,遍布全球100多個國家。
其他優秀的光功率計品牌,還有深光、Tribrer、Haohanxin、諾可信、湯湖、E網時空、艾爾訊、博雁翔、惠愛家和科路士等。如果想要知道更多有關於光功率計實際應用範例,也可以到 Electro Rent 網站參考看看喔!
在科學和工程領域中,「示波器」是一種無可替代的工具。「示波器」是一種電子測量儀器,能夠將電壓變化為數位資訊,使我們能夠觀察到訊號波形。這使得示波器成為了電子工程師的重要工具,因為「示波器」可以用來分析和測試電子系統的性能。此外,示波器的功能並不僅僅限於電子領域,在其他眾多領域中,「示波器」也都有著廣泛的應用。想知道「示波器」應用範圍有哪些?那就跟著本篇一起看下去吧!
「示波器」是一種用來顯示電壓訊號的測量儀器。可將電壓訊號轉換為可視化的波形,使我們能夠觀察和分析訊號的特徵。而「示波器」的工作原理,是基於示波器的兩個主要功能為主:
「示波器」可以接收來自測量電路的電壓訊號,並將其放大到適當的大小以便觀察。通常能夠提供多個可調的垂直放大倍數,讓我們能夠在不同的量程下觀察不同幅度的訊號。
「示波器」會在水平方向上進行掃描,形成連續的時間軸。而水平掃描速率是可以被調整,以便在螢幕上呈現不同時間範圍內的波形。較快的水平掃描速率,可以顯示較短時間內的波形細節;而較慢的速率,則可以顯示較長時間的波形。
當垂直放大和水平掃描結合在一起時,「示波器」可以在螢幕上繪製出訊號的波形。這使我們能夠觀察到訊號的振幅、頻率、相位和時間關係等特性。除了基本的顯示功能外,「示波器」還具備許多進階功能,例如:自動測量、存儲和回放波形、頻譜分析等。正因這些功能,使得「示波器」成為電子工程師、科學家和技術人員,無論是在測量、故障排除和訊號分析方面,成為重要工具。
「示波器」在電子領域中是一個不可或缺的工具,經常被用於測量和分析電路中的訊號。例如:當需要檢測和測量一個電路中的振動、雜訊、脈衝或其他電壓變化時,「示波器」就是你的好夥伴。
「示波器」在電子設計和測試中也顯得非常重要,可以幫助工程師們驗證設計是否正常工作,並幫助排除故障。可透過示波器,觀察到電路中不同部分的訊號,在檢查訊號的完整性和時序關係,以確保電子設備的正常運作。
「示波器」在通信領域中,也有獲得大量的廣泛應用。可以用於分析和測量不同類型的訊號,如:音頻、視頻、數據和通信協議。而這也有助於確定通信系統中的訊號品質、調試通信錯誤與優化通信效能。
在科學研究方面,「示波器」也扮演著重要的角色。無論是物理、化學、生物還是其他科學領域,「示波器」都能夠幫助研究人員觀察和分析各種訊號和波形。而這對於研究電磁波、震動、聲音、生物電位等現象,也都至關重要。
最後,「示波器」在教育和學術領域中也能得到廣泛應用。其為教學和工程實驗室中的重要儀器之一,可幫助學生們深入理解電子學、物理學和工程學的原理。
總而言之,「示波器」在各個領域中的應用非常廣泛,從電子設計到通信、科學研究以及教育,都有著重要的作用與功能。
此為「示波器」的傳統型式,「類比示波器」通常是使用電子管或陰極射線管(CRT)來顯示訊號波形。不但能夠以連續的方式顯示波形,還可捕捉到非常快速的變化。儘管在現代數位示波器的普及下,「類比示波器」的使用量大幅降低,但在某些特定應用中,卻仍發揮著重要作用與角色。
「數位示波器」,是目前最常見和廣泛使用的類型。與「類比示波器」不同,「數位示波器」使用數字化的技術來處理和顯示訊號波形。通常也具備螢幕顯示和存儲功能,可以捕捉、記錄和回放波形。由於其便於使用、靈活性和功能豐富性,使得「數位示波器」成為了工程師和科學家們首選的測量工具。
而在「數位示波器」中,還有一些微細部分是值得。例如:傳輸型示波器(MSO)結合了示波器和邏輯分析儀的功能,可以同時顯示和分析模擬和數位信號。這對於設計和測試數位系統非常有用。
存儲型示波器(DSO),是具備大容量的波形存儲功能,可以捕捉並保存大量的波形數據供後續分析使用。
手持式示波器(HDO),具有輕便的特點,是非常適合戶外或需要移動的環境中進行測量。
除了以上「示波器」的分類外,現代「示波器」還具備許多進階功能,例如:頻譜分析、自動測量、高速取樣率、數據通訊解碼等,這些功能使得「示波器」能夠應對各種不同的應用需求。
品牌 | 說明 |
Keysight | Keysight,是一個非常知名的示波器品牌。其產品以高精度和可靠性,聞名於世 |
在Electro Rent網站上,可以找到各種不同型號的Keysight示波器。例如:InfiniiVision系列就非常受歡迎,像是DSOX2000、DSOX3000和DSOX4000等等 | |
這些示波器不僅具備頻寬廣、取樣率高的特點,還能展示波形的功能超強,完全能應對各種應用需求 | |
Tektronix | Tektronix的產品,是以出色的性能和創新的技術而受到推崇 |
在Electro Rent網站上,也能找到各種Tektronix示波器。例如:他們的MSO/DPO2000、MSO/DPO3000和MSO/DPO4000系列都非常受歡迎 | |
不僅具備優秀的訊號分析和解碼能力,還能支援高速數據通訊協議的測量和分析 | |
固緯電子 | 臺灣的示波器品牌—固緯電子,是以示波器以高品質、高性能和價格親民而聞名 |
在Electro Rent網站上,也能找到固緯電子的示波器產品。例如:他們的GDS-2000E系列 | |
這些示波器具備多頻帶、高取樣率和豐富的測量功能,適合各種應用場景 |
每個品牌,提供各種不同型號和功能的示波器,可以滿足用戶不同需求。如果你對於「示波器」還想更深入了解的話,現在就快到博客:焦點看看吧!
